QSFP+ と QSFP28 の違い — 40G と 100G は同じポートで使えるのか

QSFP+（40G）とQSFP28（100G）は、外形寸法もコネクタ形状もまったく同じです。手に取っただけでは見分けがつきません。そのため「40G機に100Gモジュールを挿せるのか」「100G機で40Gのまま運用できるのか」という質問が頻繁に出ます。結論から言うと片方向だけ可能です。本稿ではその理由と、実際の選定・配線での注意点を整理します。

結論 — 下位互換はあるが、上位互換はない

• QSFP28ポート（100G機）に QSFP+モジュール（40G）を挿す → 多くの機種で可能。40Gリンクとして動作します。
• QSFP+ポート（40G機）に QSFP28モジュール（100G）を挿す → 不可。物理的には入りますが、リンクは上がりません。

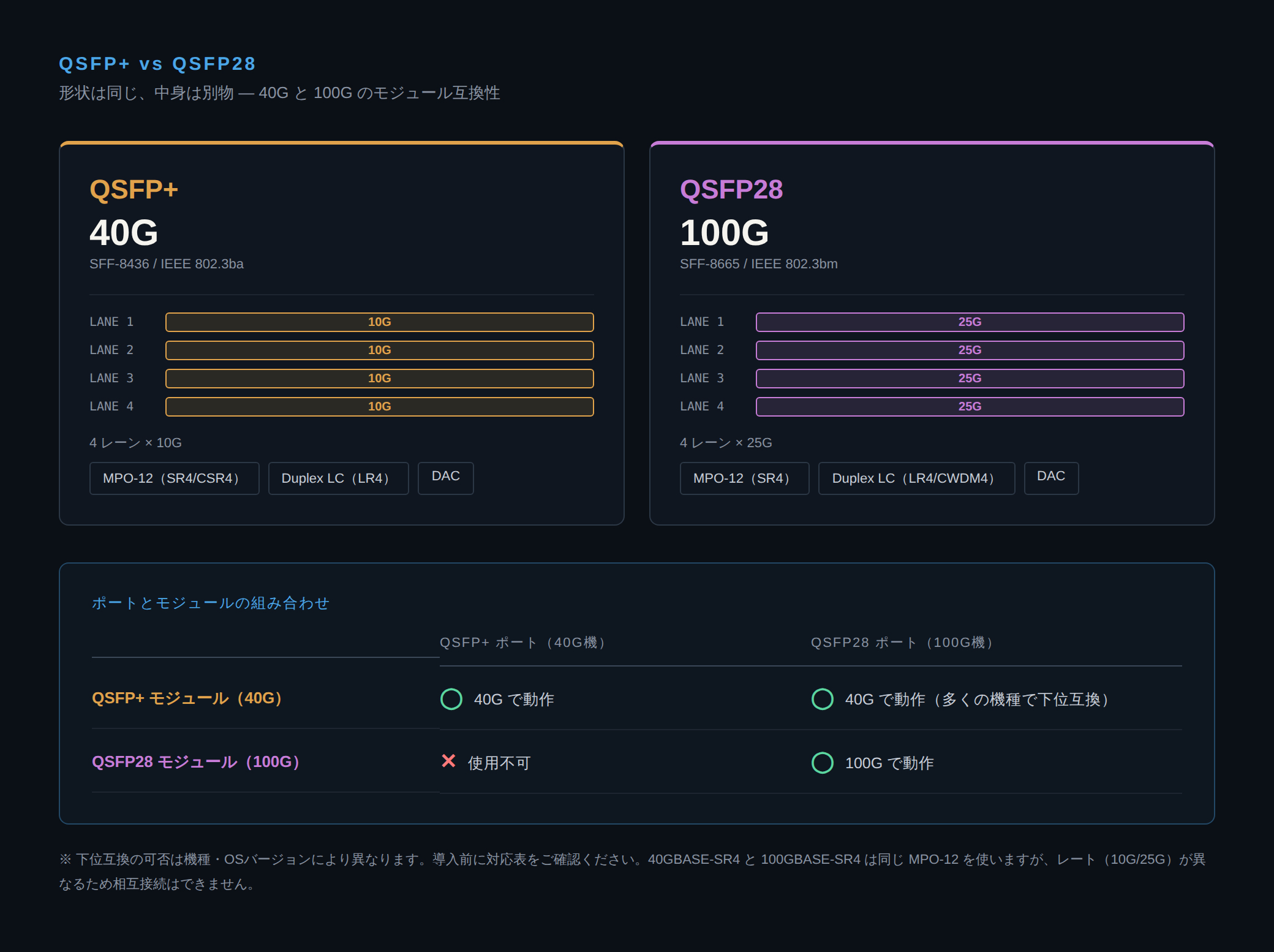

理由はレーンの速度にあります。どちらも4レーン構成ですが、QSFP+は1レーンあたり10G（4×10G＝40G）、QSFP28は1レーンあたり25G（4×25G＝100G）です。40G世代のポートは25Gのシリアル速度を扱えないため、100Gモジュールを載せても信号を処理できません。逆に100G対応ポートは10Gレーンにも対応できる設計になっているため、下位互換が成立します。

ただし下位互換は機種とOSバージョンに依存します。すべての100Gスイッチが40Gモジュールを受け入れるわけではないため、導入前に対応表の確認をおすすめします。

40G の選択肢 — SR4 / CSR4 / LR4 / DAC

QSFP+（40G）で選べる主な規格は次のとおりです。

• QSFP-40G-SR4 — 850nm・マルチモード・MPO-12。OM3で100m、OM4で150m。データセンター内の標準。
• QSFP-40G-CSR4 — SR4の拡張版。OM3で300m、OM4で400m。既設マルチモード配線のまま距離を伸ばしたいときに。
• QSFP-40G-LR4 — 1310nm帯の4波長多重・シングルモード・Duplex LC。10km。拠点間接続に。
• QSFP-40G-DAC — パッシブ銅線。5mまで。ラック内なら最も安価で消費電力もゼロ。

100G の選択肢 — SR4 / CWDM4 / LR4

QSFP28（100G）では距離帯がさらに細分化されます。

• QSFP28-100G-SR4 — 850nm・マルチモード・MPO-12。OM3で70m、OM4で100m。ラック間・スパインリーフに。
• QSFP28-100G-CWDM4 — 1310nm帯4波長・シングルモード・Duplex LC。2km。MSA仕様のためIEEE規格ではありませんが、LR4より低コスト・低消費電力で、棟間接続の主力です。
• QSFP28-100G-LR4 — 同じく4波長・シングルモード。10km。拠点間・DCIの本命。

このほか PSM4（MPO-12・シングルモード・500m）という選択肢もあります。8芯のシングルモードを並列に使う方式で、CWDM4とは配線が異なるため相互接続はできません。

配線の違い — MPO と LC を間違えない

40G・100Gで最も多い手配ミスがコネクタの取り違えです。同じ速度でも規格によって配線がまったく変わります。

• SR4 系（40G / 100G） → MPO-12。12芯のうち8芯（送信4＋受信4）を使う並列伝送。MPOトランクケーブルが必要です。
• LR4 / CWDM4（40G / 100G） → Duplex LC。波長多重なので、10Gや25Gと同じ2芯のLC配線がそのまま使えます。

また注意したいのが、40GBASE-SR4 と 100GBASE-SR4 は同じMPO-12コネクタを使いますが、相互接続はできない点です。レーン速度が10Gと25Gで異なるためで、コネクタが挿さることと通信できることは別問題です。波長やファイバ種別の全体像は規格早見表にまとめています。

ブレイクアウト — 1ポートを4本に分ける

QSFPの4レーン構成は、分岐して使うこともできます。ポート密度を上げたいときに有効です。

• QSFP+（40G）→ SFP+（10G）× 4 — 40Gポート1つを10Gサーバ4台分に。
• QSFP28（100G）→ SFP28（25G）× 4 — 100Gポート1つを25Gサーバ4台分に。

光の場合はMPO-LCファンアウトケーブル、銅線の場合はブレイクアウトDACを使います。スイッチ側でポートの分割設定が必要なため、対応可否を事前にご確認ください。10Gから25Gへの移行では、この構成が段階移行の要になります。

まとめ — 発注前の確認3点

• ポートの世代：QSFP+ か QSFP28 か。100G機なら40Gモジュールも使えますが、逆は不可。
• 配線：MPO-12（SR4系）か Duplex LC（LR4 / CWDM4）か。既設配線に合わせて規格を選ぶ。
• 距離：100m以内ならSR4、2kmならCWDM4、10kmならLR4。
